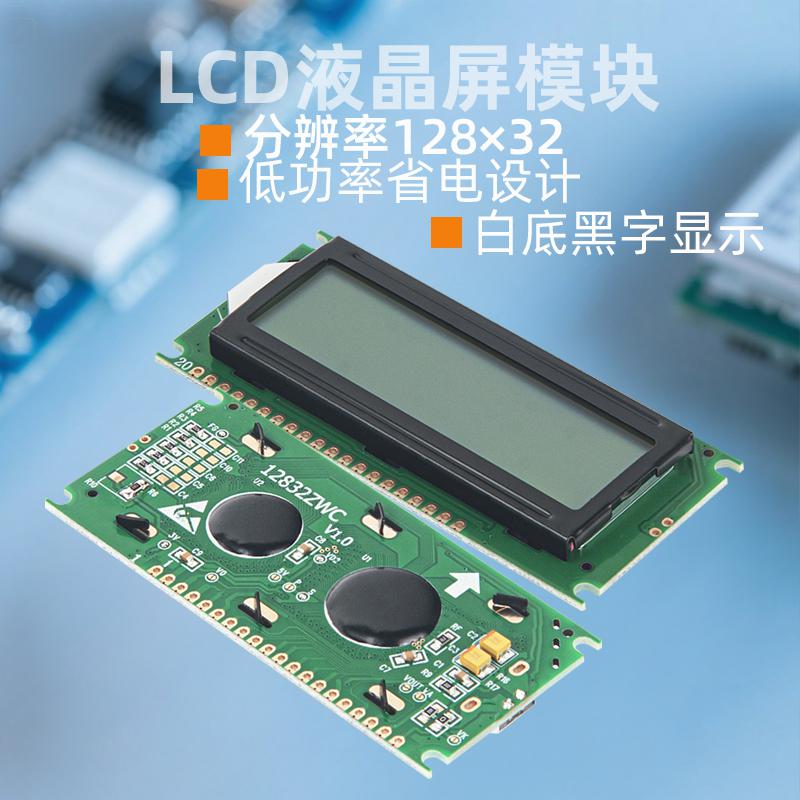

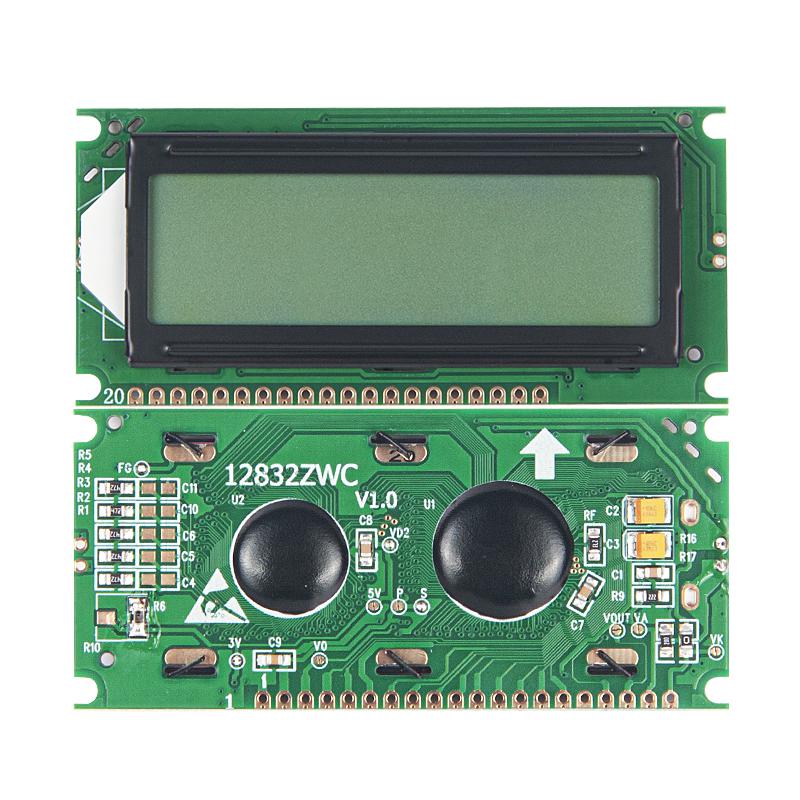

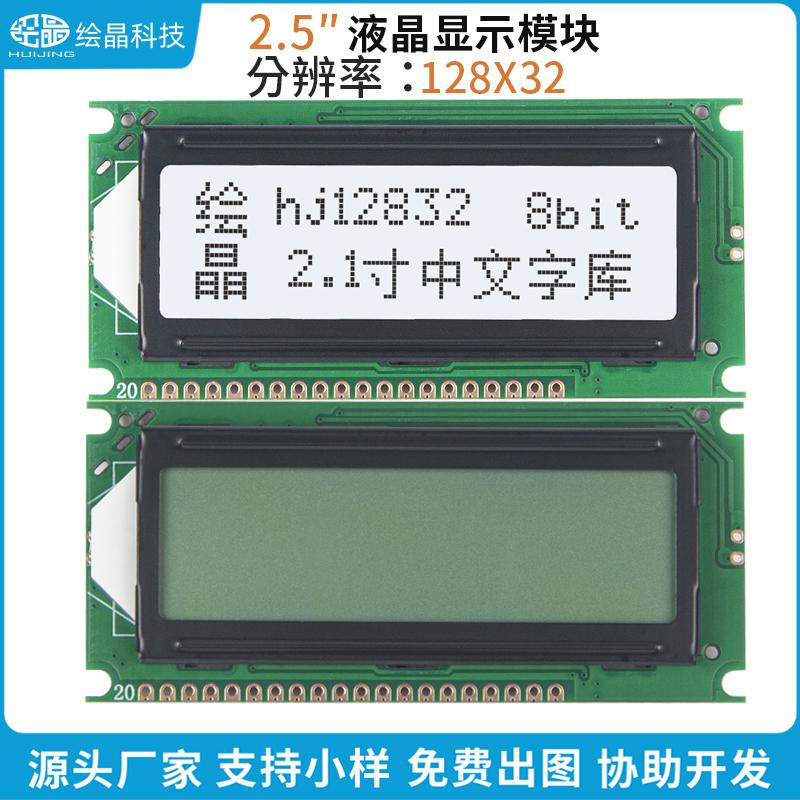

產品規格：HJ12832ZWC
分辨率：128*32
屏幕尺寸：2.5寸
亮度：高亮
接口類型：串并口
工作電壓范圍：3.3V或5V
對比度：清晰

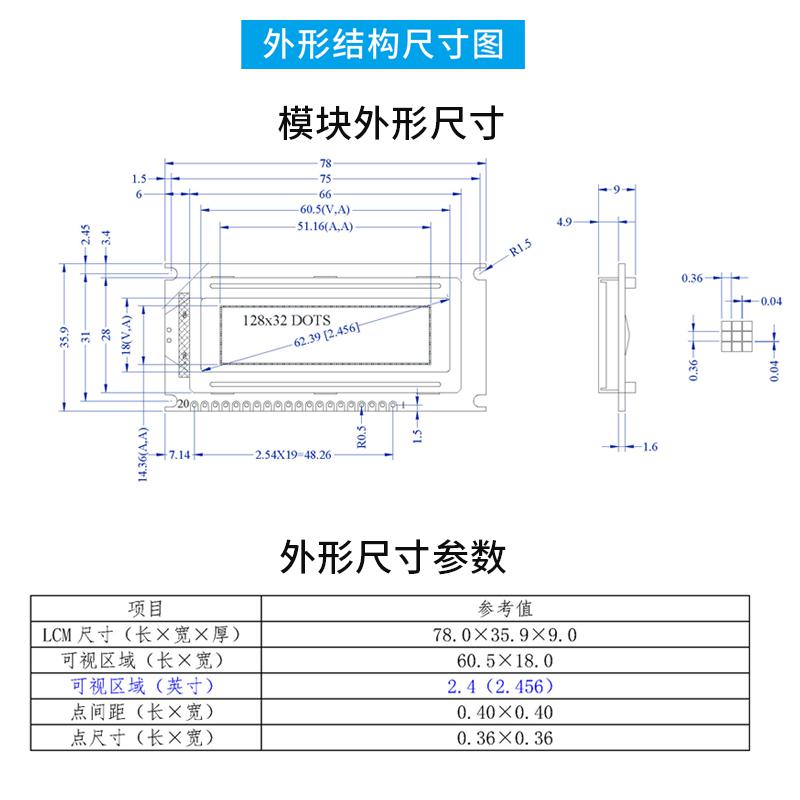

外形尺寸：78.0x35.9x9.0
驅動電壓：3.3V或5V
工作溫度范圍：其它
色域：白底黑字
視角：其它
驅動芯片(IC)：其它
貨號：78.0x35.9x9.0
顯示類型：其它
刷新頻率：其它

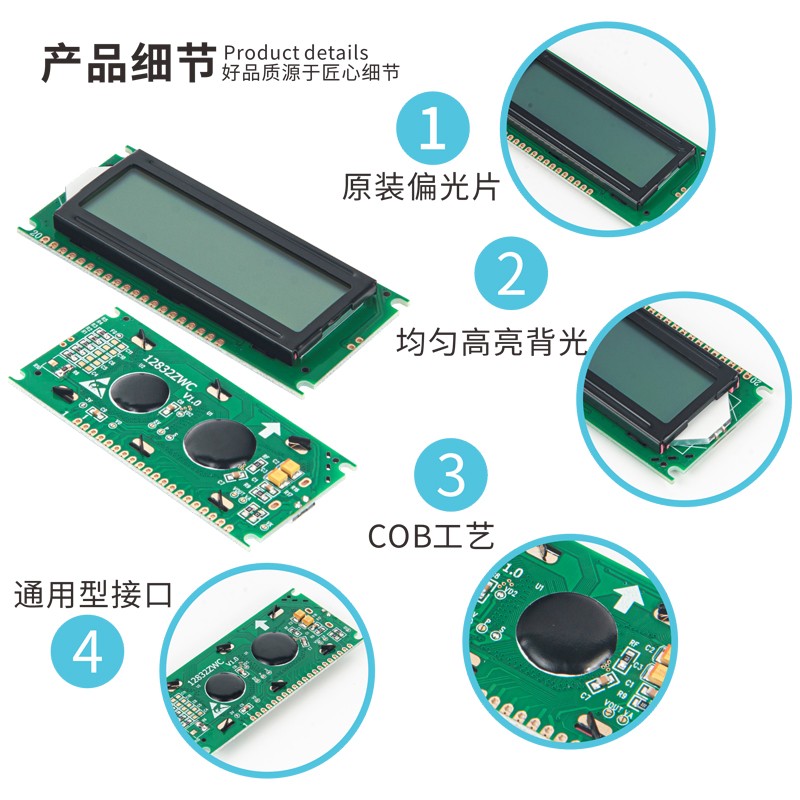

功能介紹
工作電壓 3.3V 或者 5V，出廠默認 5V。
提供三種與 MPU 通訊方式:4位、8位并行，串行通訊(默認出廠未固定用戶自己控制 PSB 來選擇)48x16bit的字符顯示RAM(LCD最多顯示漢字為2行x8字)64x128bit的繪圖RAM(GDRAM)
2M bit的中文字庫ROM(CGROM)，總共有8192個中文字型16Kbit的半寬字型ROW(HCGROM)，總共有126個字母符號字形64x16 bit的自定義字符RAM(CGRAM)自動上電復位功能
外置復位端(XRESET)
低功率省電設計(除背光30MA)
正常模式(450uA typ VDD=5V)待機模式(30uA max VDD=5V)顯示驅動電壓VLCD(VO~VSS):最大7V繪圖以及文字畫面混合顯示功能多功能指令:
畫面清除(display clear)
顯示移位(display shift)
光標歸零(display clear)
垂直畫面旋轉(verticalline scroll)反白顯示(byline reverse display)光標顯示/隱藏(cursor on/off)待機模式(standby mode)顯示字閃爍(display character blink)
顯示開/關(display on/off)
光標移位(cursor shift)
占空比1/32偏壓比 1/6
可視角 6點鐘，視角可以定制顯示顏色效果可選黃綠，藍白，灰白，其它顏色可以定制
下一個 :2.9寸12864液晶屏帶字庫128*64點陣
3.3寸LCD顯示器1602液晶屏藍底白字

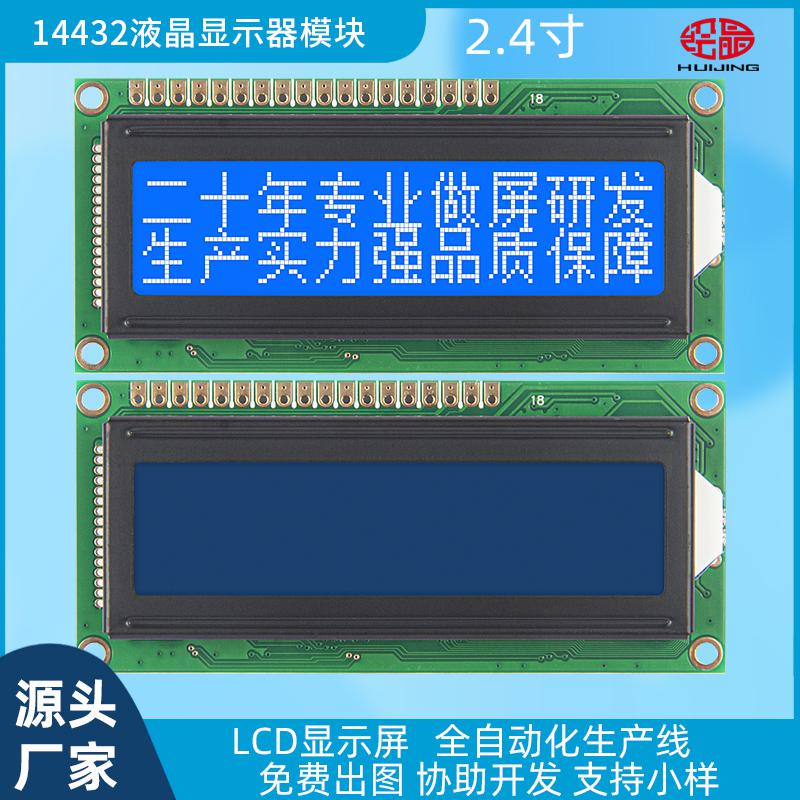

14432帶字庫點陣LCD液晶屏144*32COB液晶

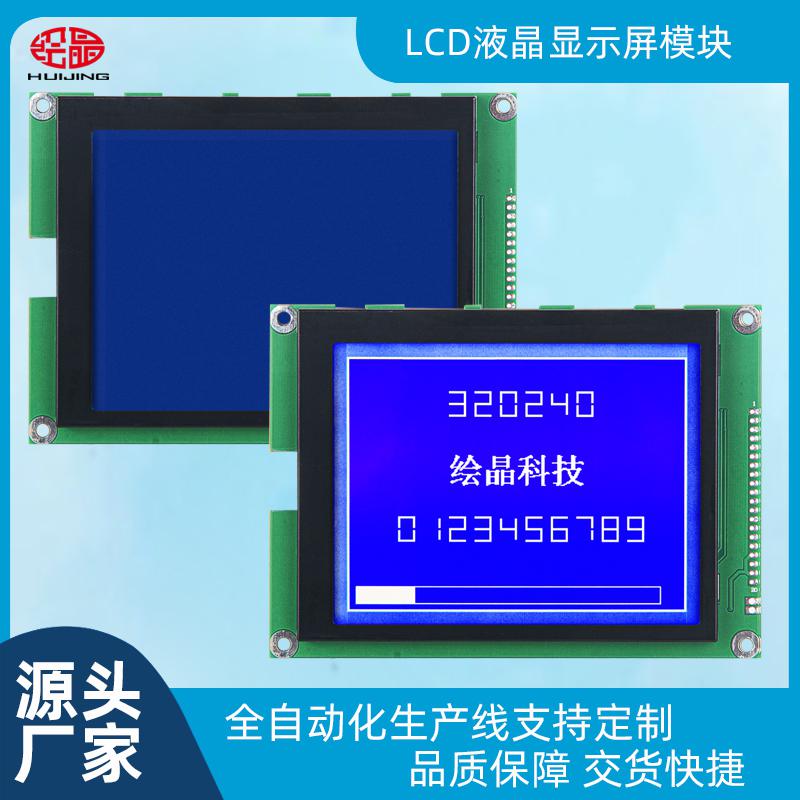

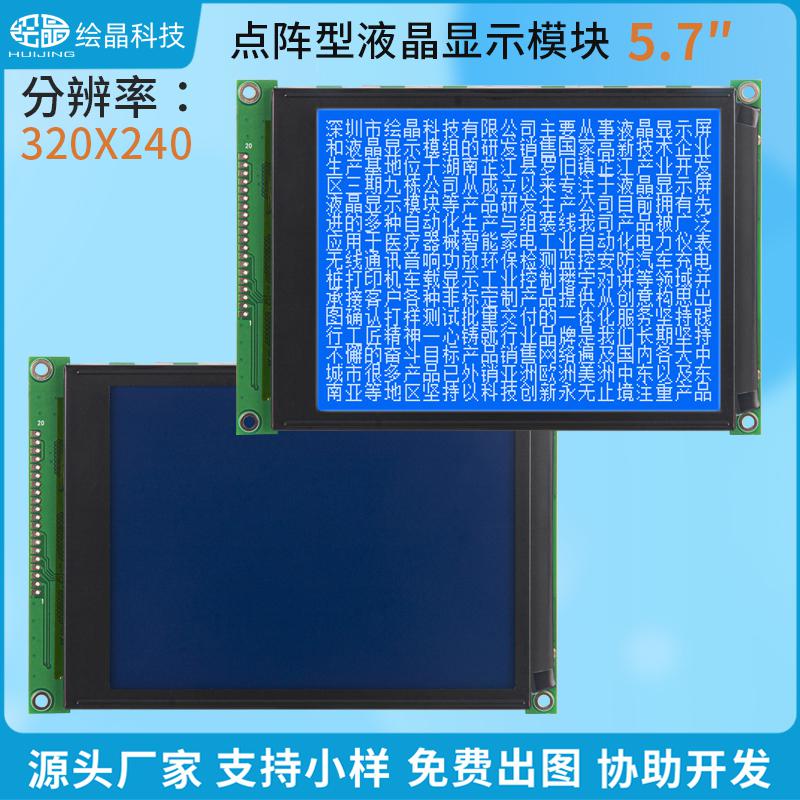

320240液晶顯示模塊5.7寸lcd320240液晶屏
