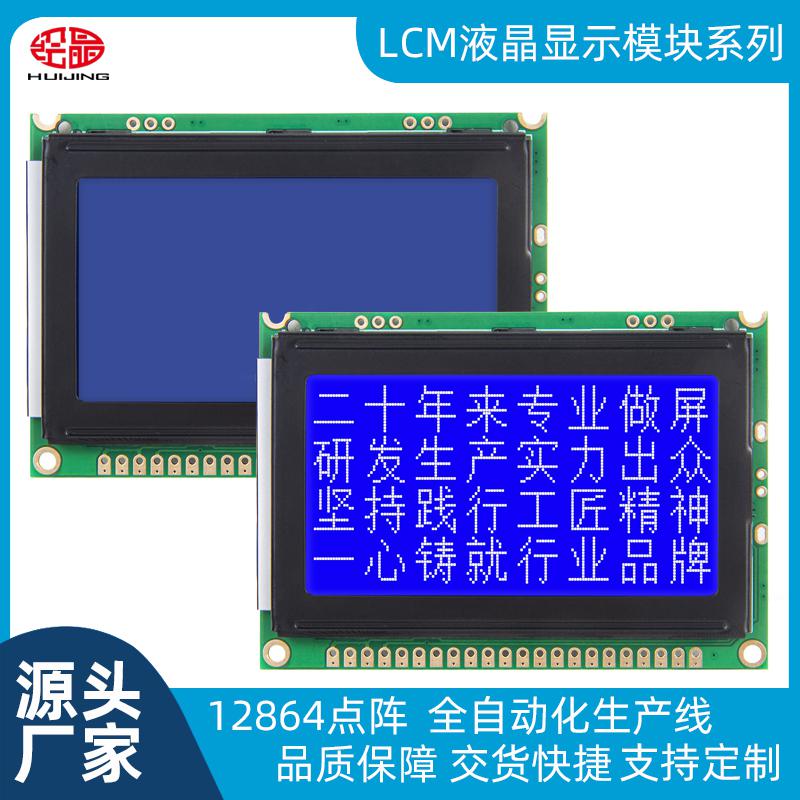

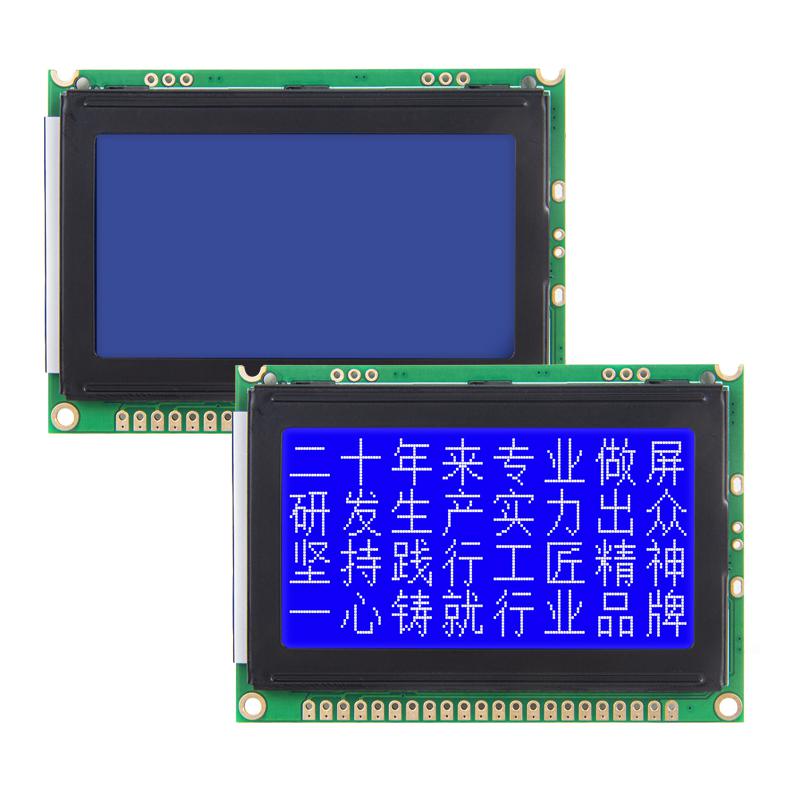

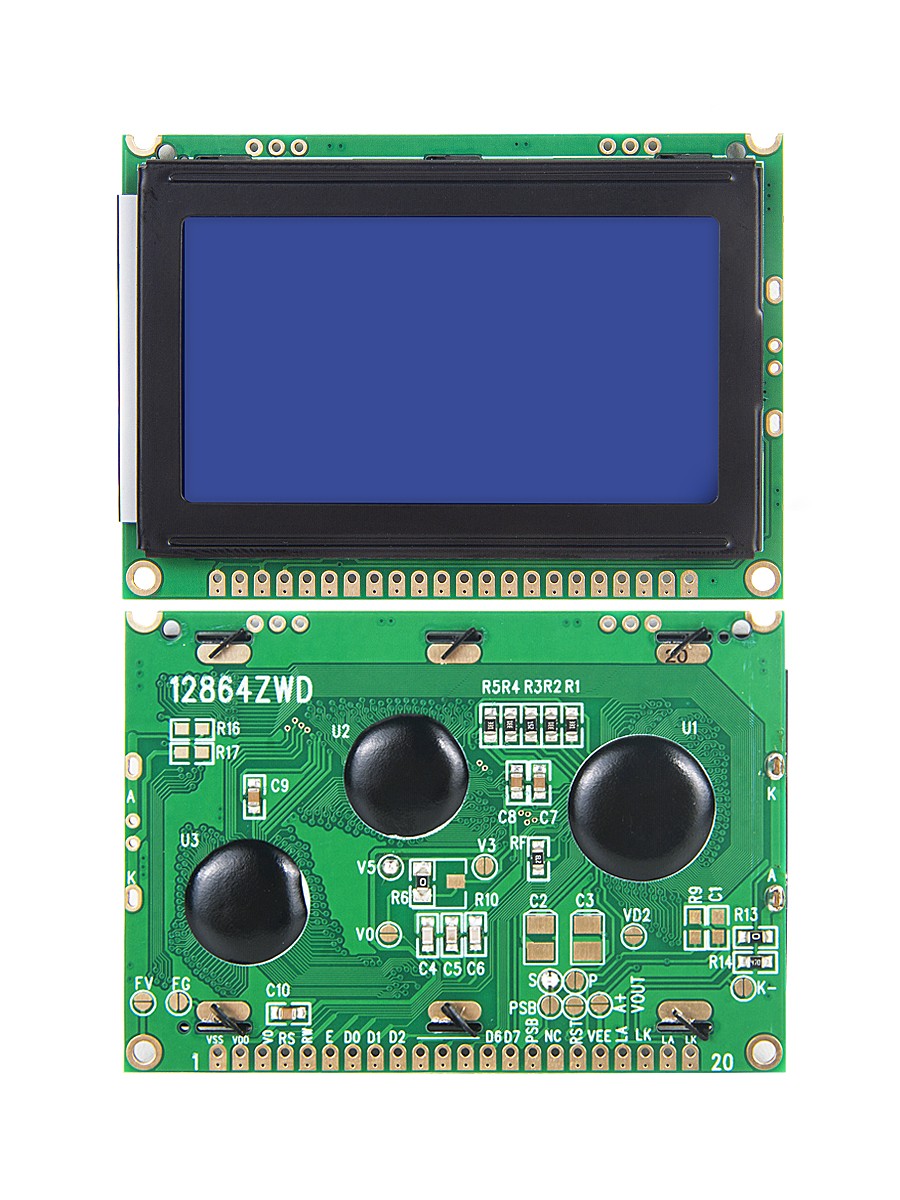

產品規格：12864ZWD模塊
分辨率：128*64
屏幕尺寸：128*64
亮度：可調
接口類型：焊接式
工作電壓范圍：3.3V
對比度：可調

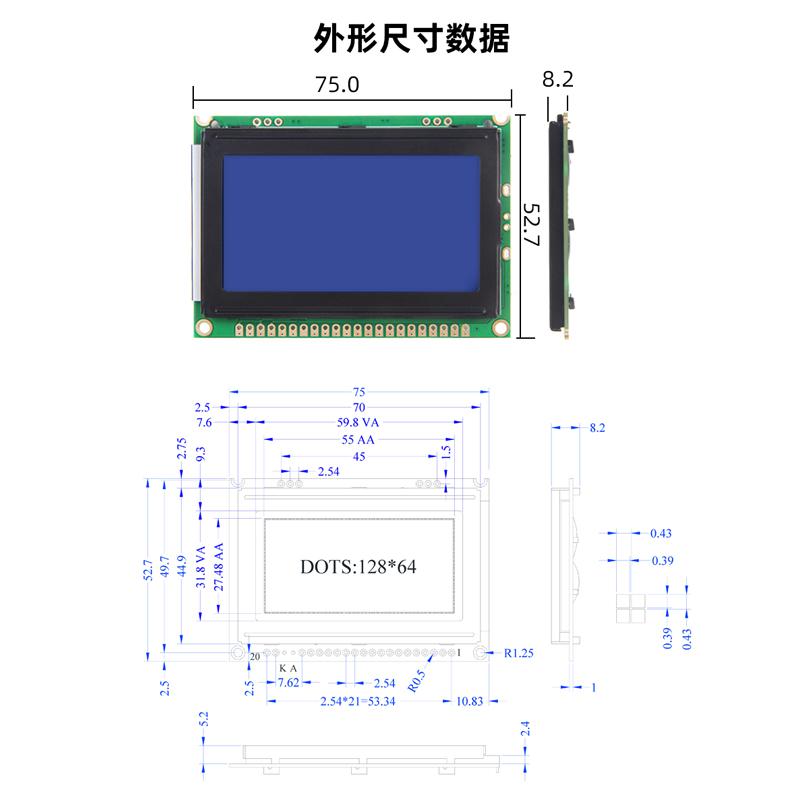

外形尺寸：75.0*52.7*8.2
重量：其它
驅動電壓：5V
工作溫度范圍：其它
色域：白色
視角：其它
顯示類型：其它
刷新頻率：其它
功能介紹
工作電壓 3.3V 或者5.0V(默認出廠為 5.0V，背光 5V 供電)
提供三種與 MPU 通訊方式:4位、8位并行，串行通訊(默認出廠未固定用戶自己控制 PSB 來選擇)
48x16bit的字特顯示RAM(LCD最多為4行8字)
64x128bit的繪圖RAM(GDRAM
2M bit的中文字庫ROM(CGROM)，總共有8192個中文字型
16Kbit的半寬字型ROW(HCGROM)，總共有126個字母符號字形64x16 bit的自定義字符RAM(OGRAM)
自動上電復位功能
外置復位端(XRESET)
低功率省電設計(除背光45MA)
正常模式(450uA typ VDD=5V)待機模式(30uA maxVDD=5V)
顯示驅動電壓VLCD(VO~VSS):最大7V繪圖以及文字畫面混合顯示功能
多功能指令:
畫面清除(display clear)
顯示移位(display shift)
光標歸零(display clear)垂直畫面旋轉(verticalline scroll)反白顯示(by line reverse display)光標顯示/隱藏(cursoron/off)待機模式(standbymode)顯示字閃爍(display character blink)
顯示開/關(display on/off)
光標移位(cursor shift)
占空比1/32偏壓比 1/6
最佳可視角為 6點鐘，可以更改
顯示顏色效果選黃綠，藍白，灰白，
12232F帶漢字液晶顯示模塊

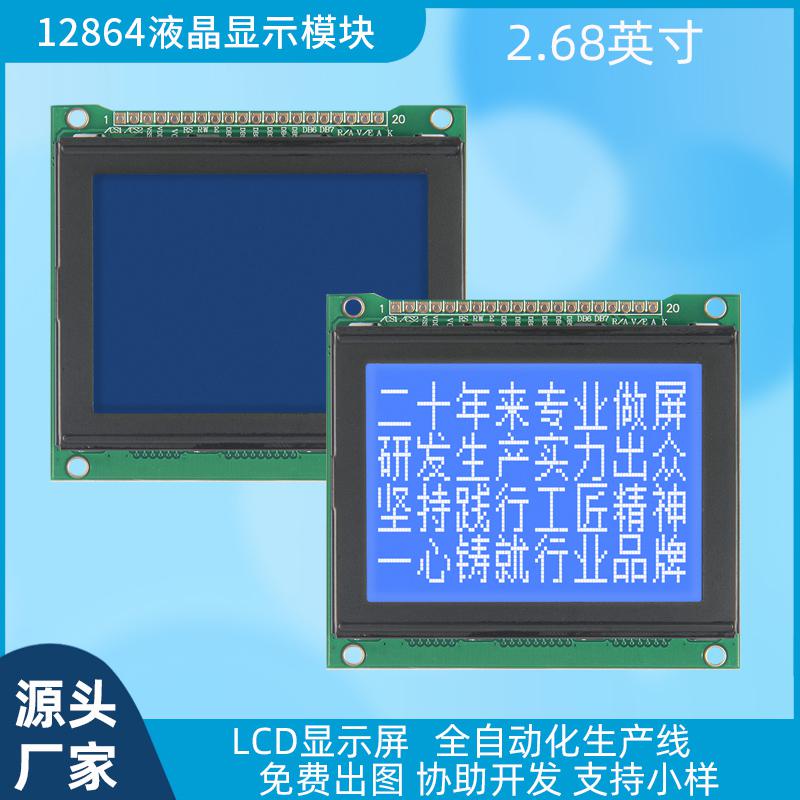

2.68寸LCD顯示器12864點陣液晶屏模塊
3.3寸LCD顯示器1602液晶屏藍底白字

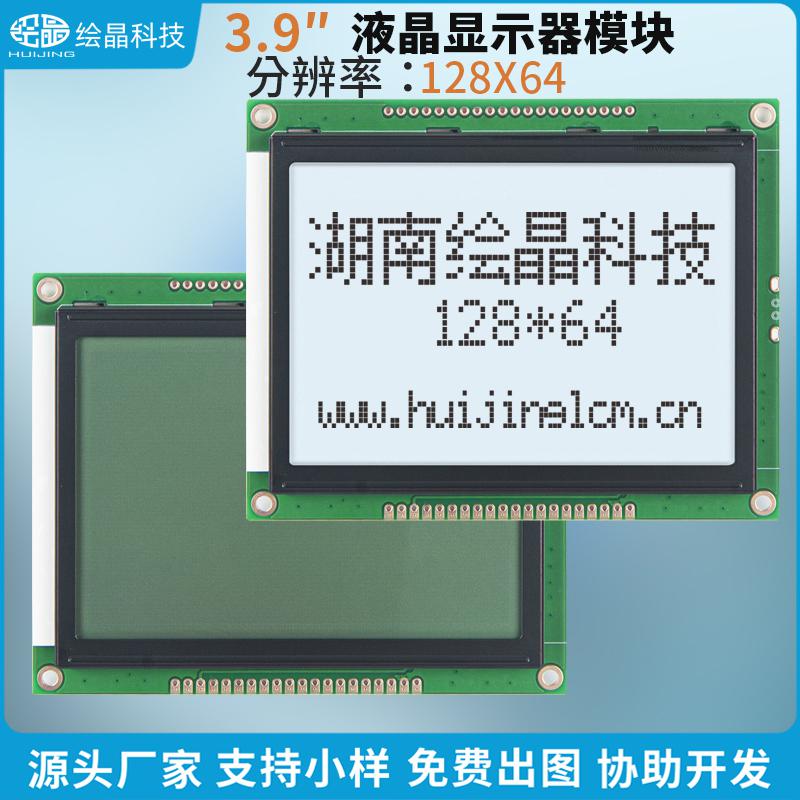

3.9寸LCD液晶屏白屏12864點陣顯示器模塊

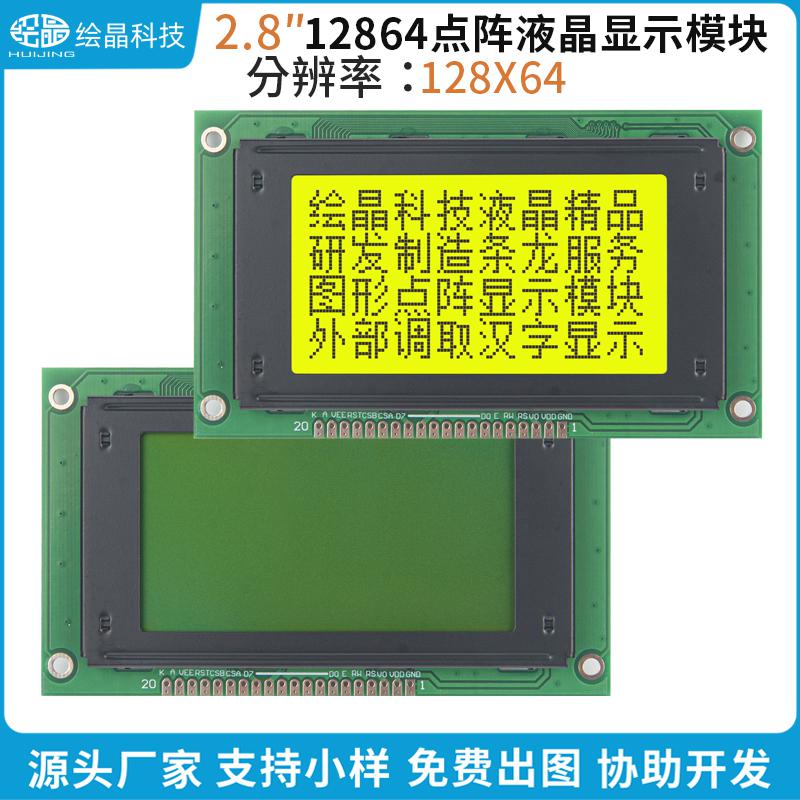

2.8寸12864點陣液晶屏COB型顯示器模塊
