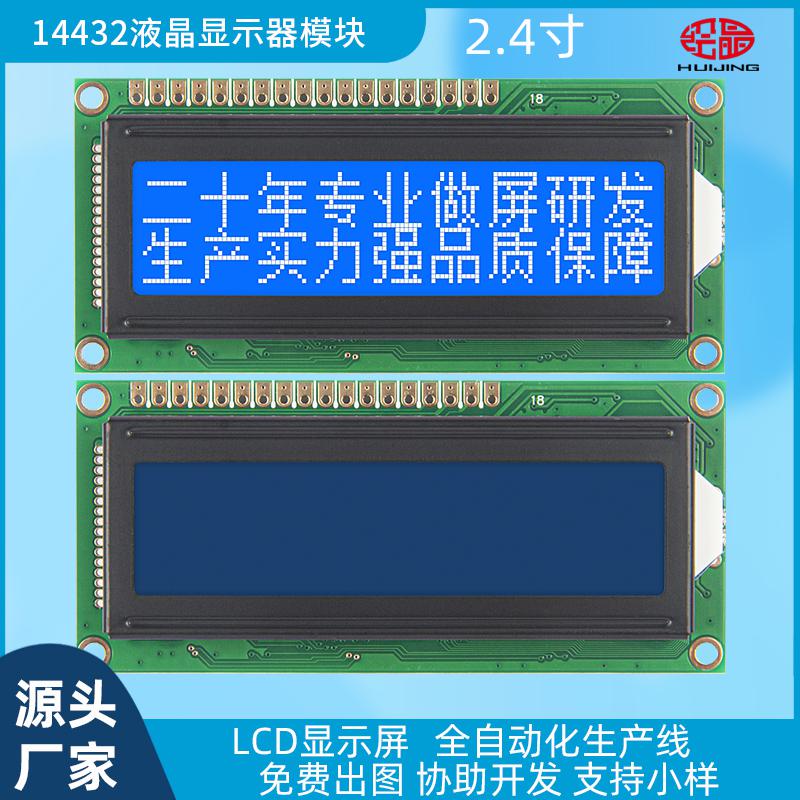

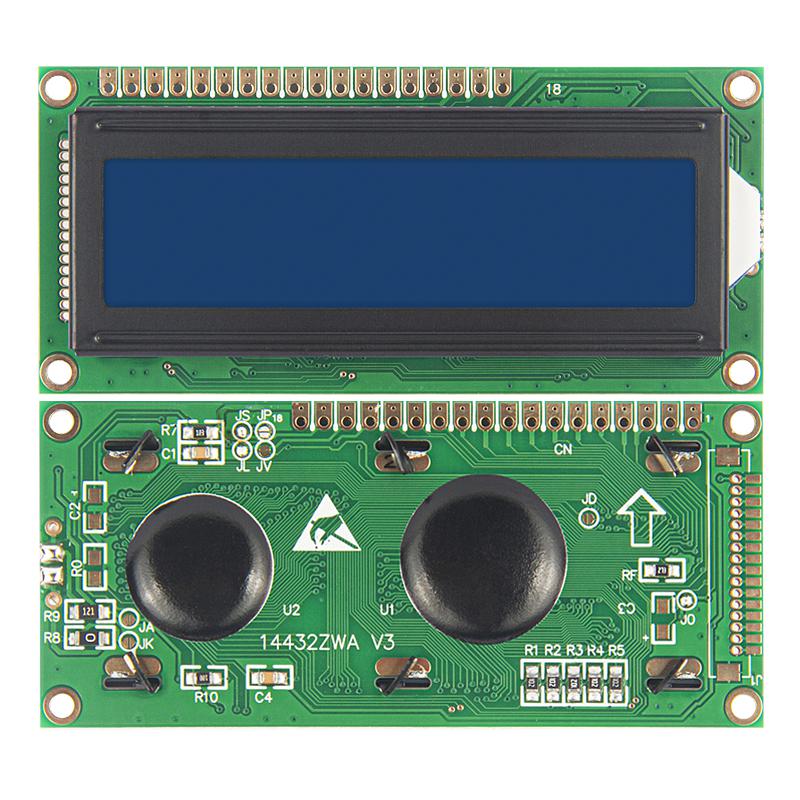

產品規格:HJ14432ZWA
分辨率:144*32
屏幕尺寸:2.4寸
亮度:高亮
接口類型:串口并口
工作電壓范圍:3.3V和5V
對比度:清晰

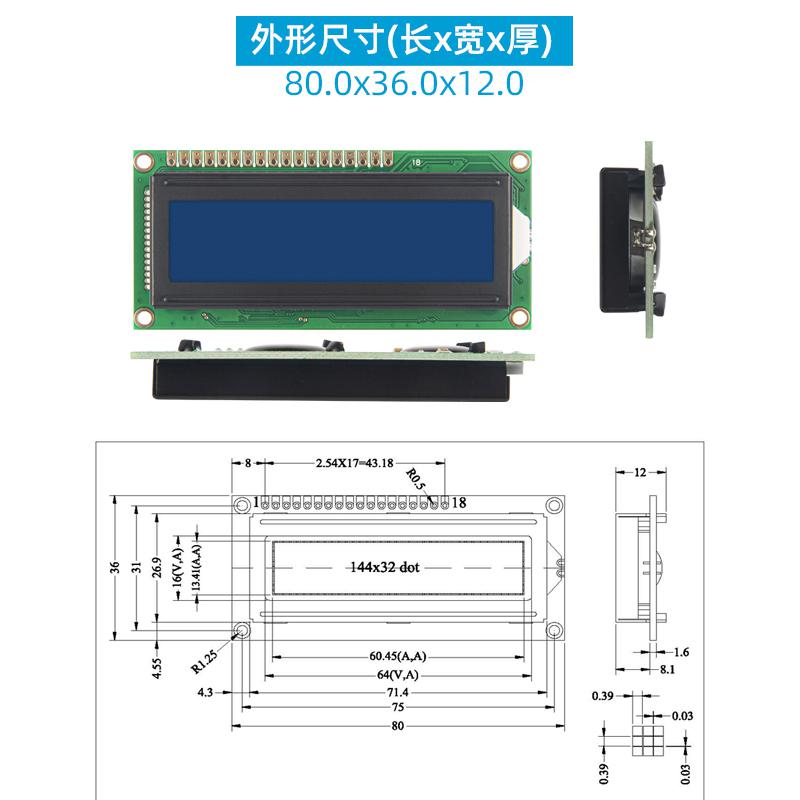

外形尺寸:80.0×36.0×12.0
重量:其它
驅動電壓:3.3V或5V
工作溫度范圍:其它
色域:藍底白字
視角:其它
驅動芯片(IC):其它
貨號:HJ14432ZWA
顯示類型:其它
刷新頻率:其它

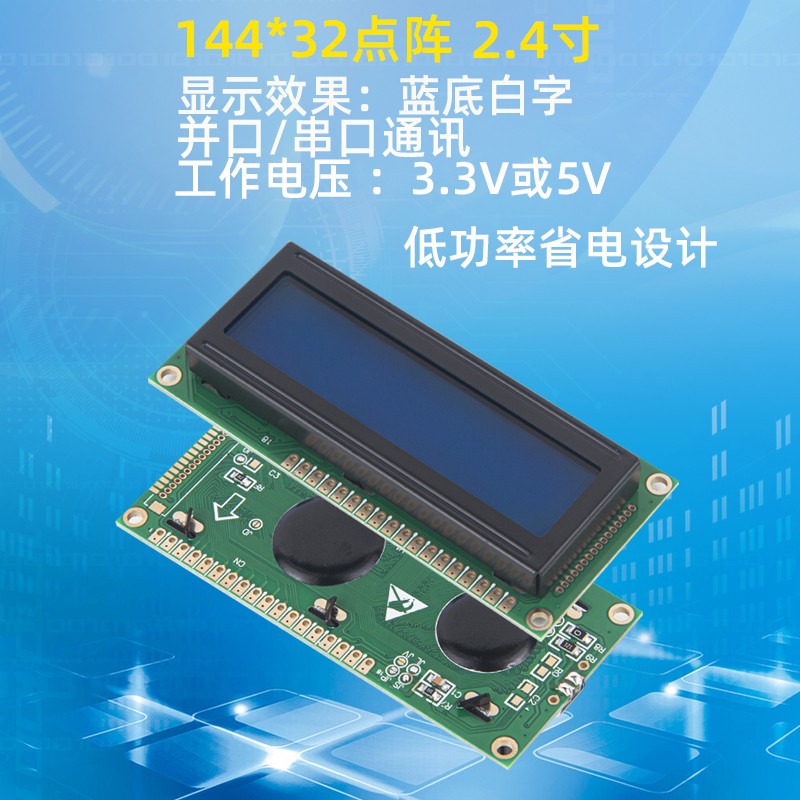

功能介紹
工作電壓有3.3V和5V供選擇,只能選擇其中一種電壓使用提供三種與 WPU 通訊方式:4位、8位并口,串口通訊(默認出廠未固定,用戶自己控制PSB來選擇)
48xl6bit的字符顯示RAM(LCD最多為2行8字)
64x128bit的繪圖RAM(GDRAM
2Mbit的中文字庫ROM(CGROM),總共有8L92個中文字型16Kbit的半寬字型ROW(HCGROM),總共有126個字母號字形64x16 bit的自定義字符RAM(CGRAM)
自動上電復位功能
外置復位端(XRESET)
低功率省電設計(除捷背光功耗)
顯示驅動電壓VLCD(VO~VSS):最大7V
繪圖以及文字畫面混合顯示功能
多功能指令:
畫面清除(display clear)顯示移位(display shift)光標歸零(display clear)垂直畫面旋轉(verticallime serll)反白顯示(by_line reverse display)光標顯示/隱藏(cursor on/off)特機模式(standby mode)顯示字閃爍(display character blink)光標移位(cursor shift)
顯示開/關(display on/off)
占空比1/32偏壓比 L/6
視角方向6點鐘,其他視角需要定制
顯示模式有黃綠、藍白、灰白供選擇,其他模式需要定制
12864液晶屏帶字庫2.9寸128*64點陣屏
4.8寸240128圖形點陣液晶屏顯示器LCD模塊組

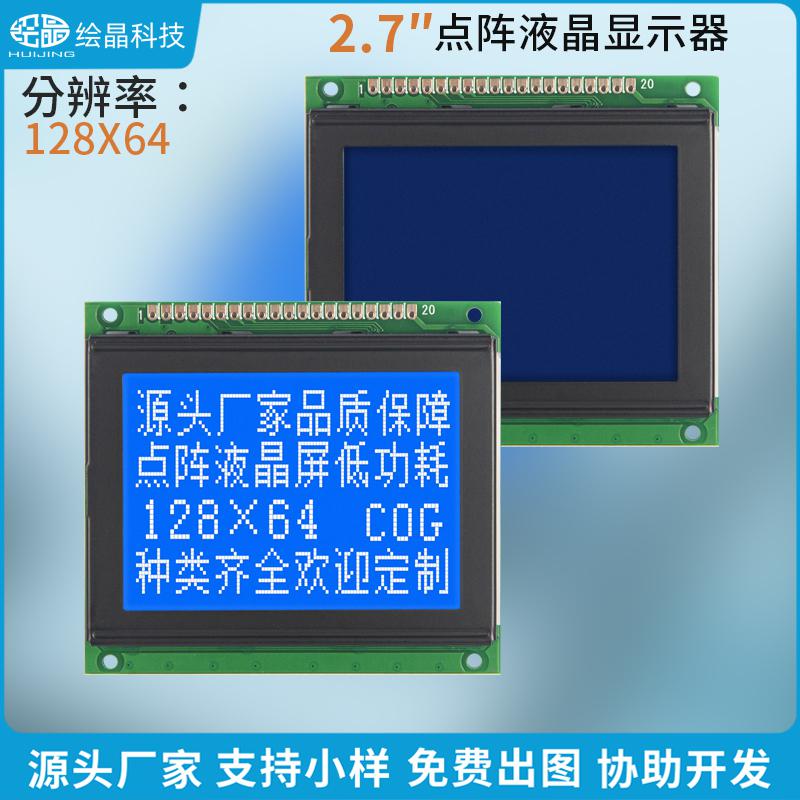

2.7寸12864點陣液晶屏顯示模塊藍白LCD
