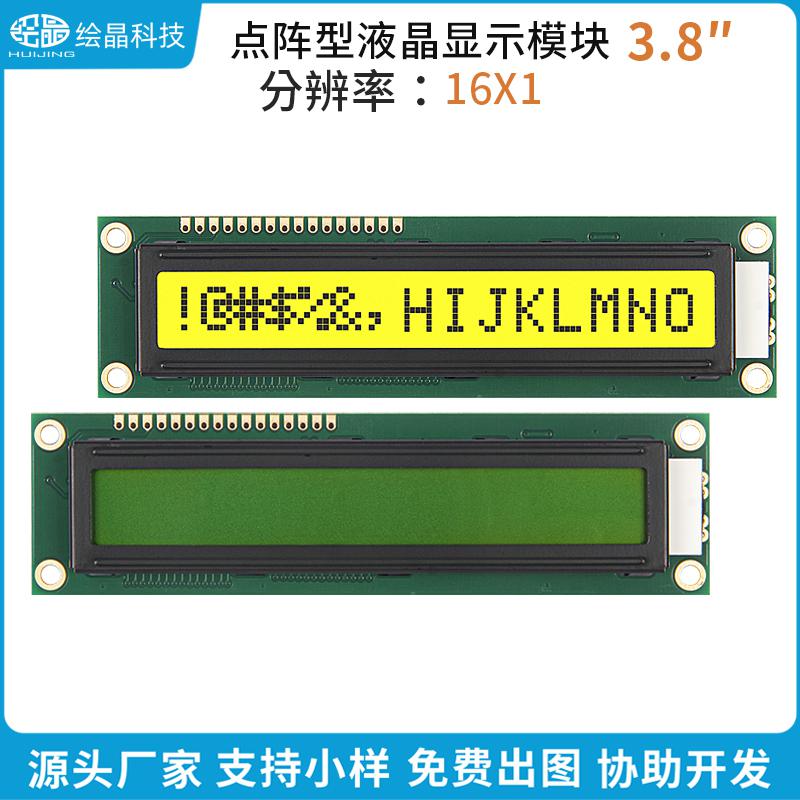

產品規格：HJ1601B
分辨率：16*1
屏幕尺寸：3.8寸
亮度：高亮
接口類型：并口
工作電壓范圍：2. 7V -5.5V
對比度：清晰

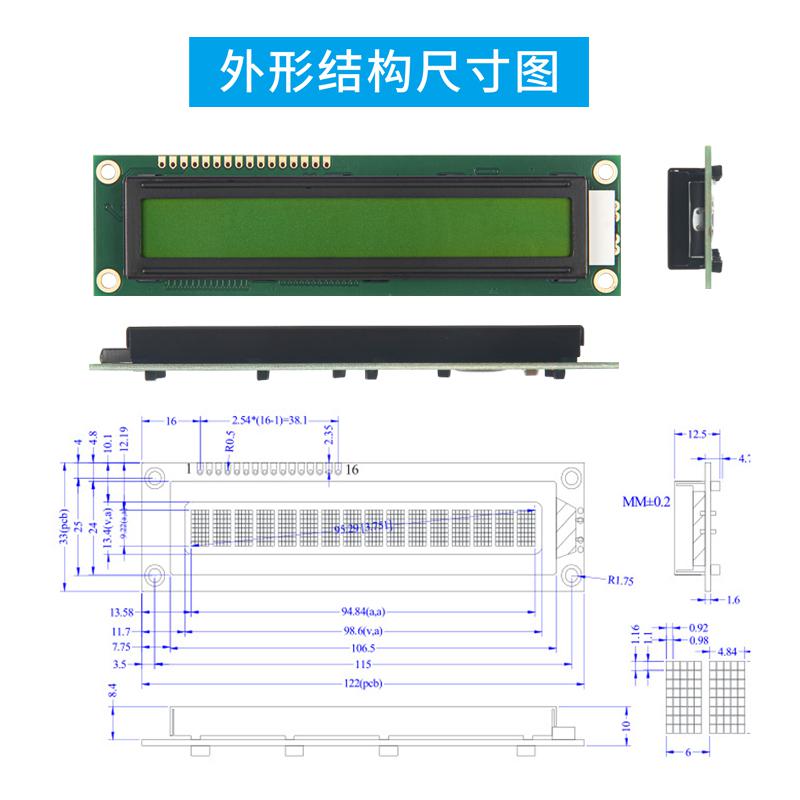

外形尺寸：112.0x33.0x12.5
重量：其它
驅動電壓：112.0x33.0x12.8
工作溫度范圍：-20度~+70度
色域：黃綠屏黑字
視角：其它
驅動芯片(IC)：其它
貨號：hj1601b
顯示類型：其它
刷新頻率：其它

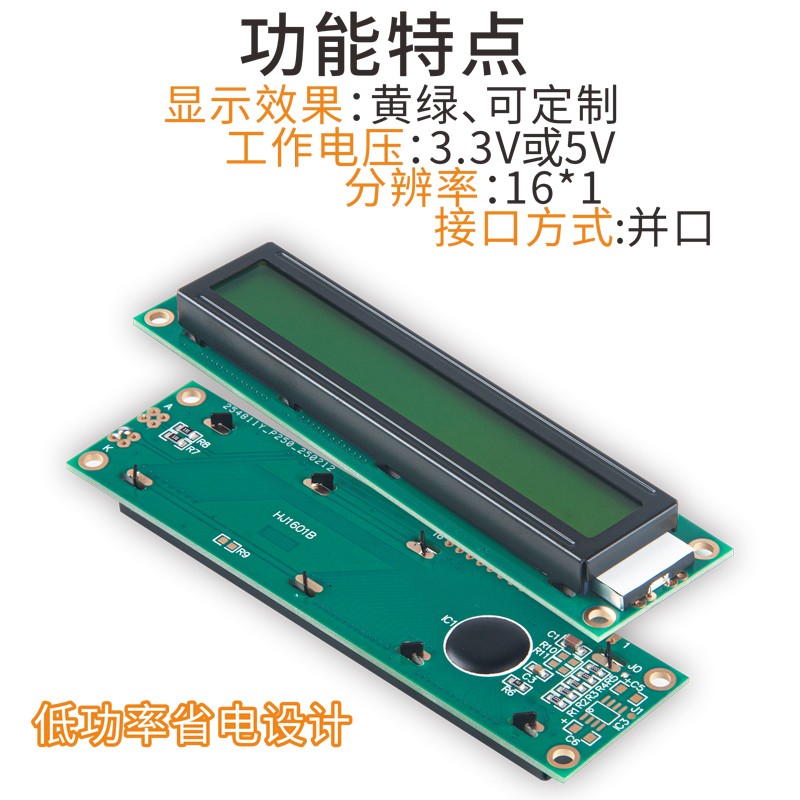

基本功能介紹
工作電壓2.7V~5.5V(一般為3.3V或者5.0V供電)
通訊方式:4位或者 8位并行通訊接口
字符顯示器內存
字符發生器ROM(CGROM):10880位(192個5*8點陣格式字符和64個5*11點陣格式字符)
字符發生器RAM(CGRAM):64*8位(5個5*8點陣格式字符或4個5*11點陣格式字符)(自編特殊字符)
顯示數據RAM:80*8位*2行(可以16*2個字符)
ASCII字符圖案
5X8 點ASCII 字符圖案192個
5X11 點ASCI 字符圖案64個
特殊字符圖案可以對字符發生器RAM直接編程得到用戶需要其它“通用字符”圖案的，我們可以訂制
功能指令
光標閃爍顯示開關
字符左右移動
低功率省電設計(除背光15MA)
正常模式(550uA tyP VDD=5V)
待機模式(30uA maxVDD=5V)
自動上電復位功能
占空比1/16偏壓比1/5
工作溫度-20度~+70度
儲存溫度-30度~+80度
