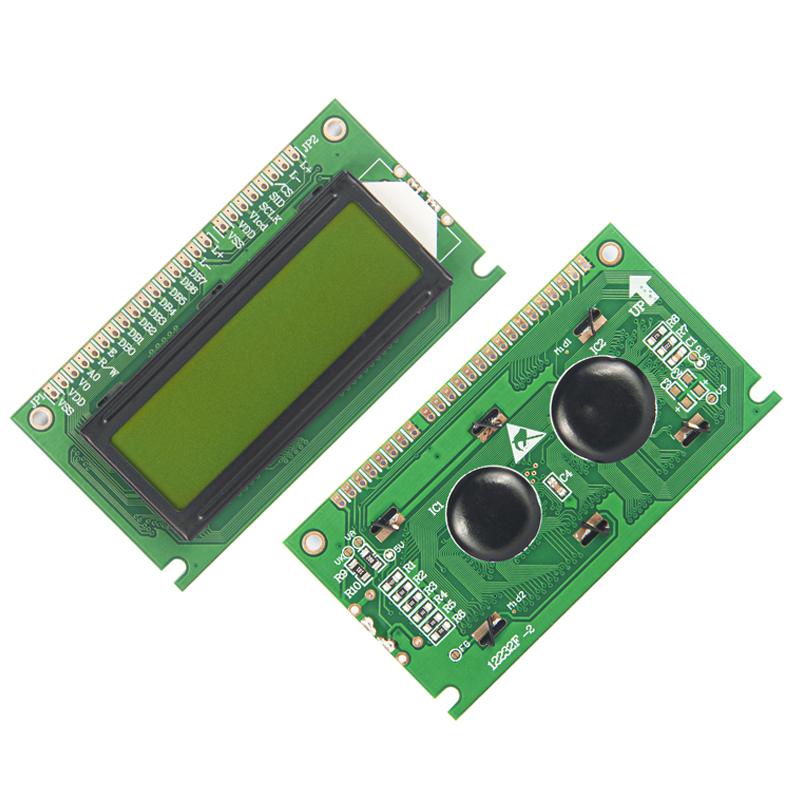

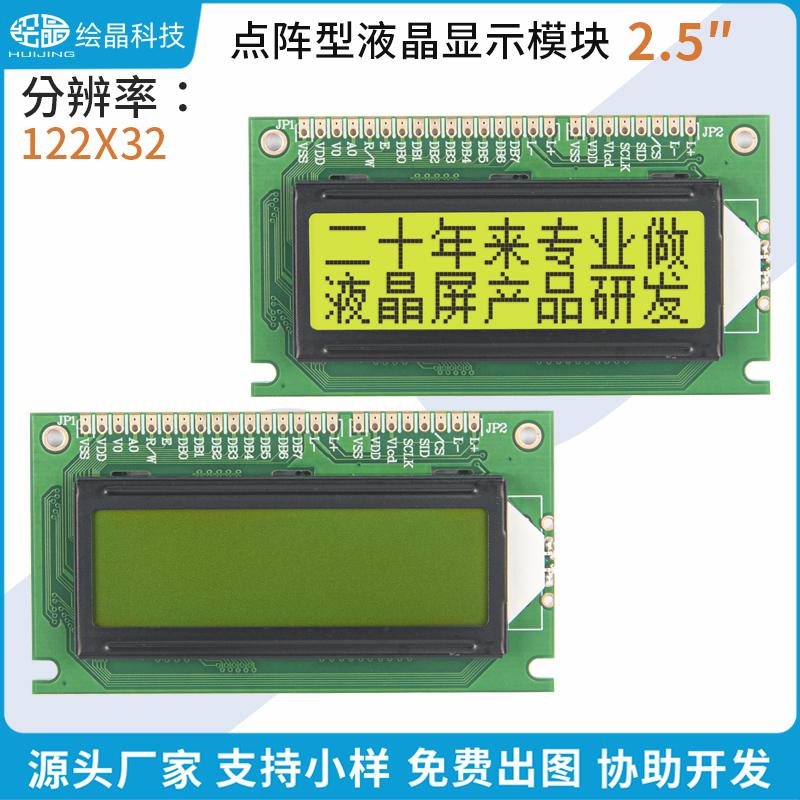

產品規格：12232F-2
分辨率：122*32
屏幕尺寸：2.5寸
亮度：高亮
接口類型：并口串口
工作電壓范圍：3.3V或5V
對比度：清晰

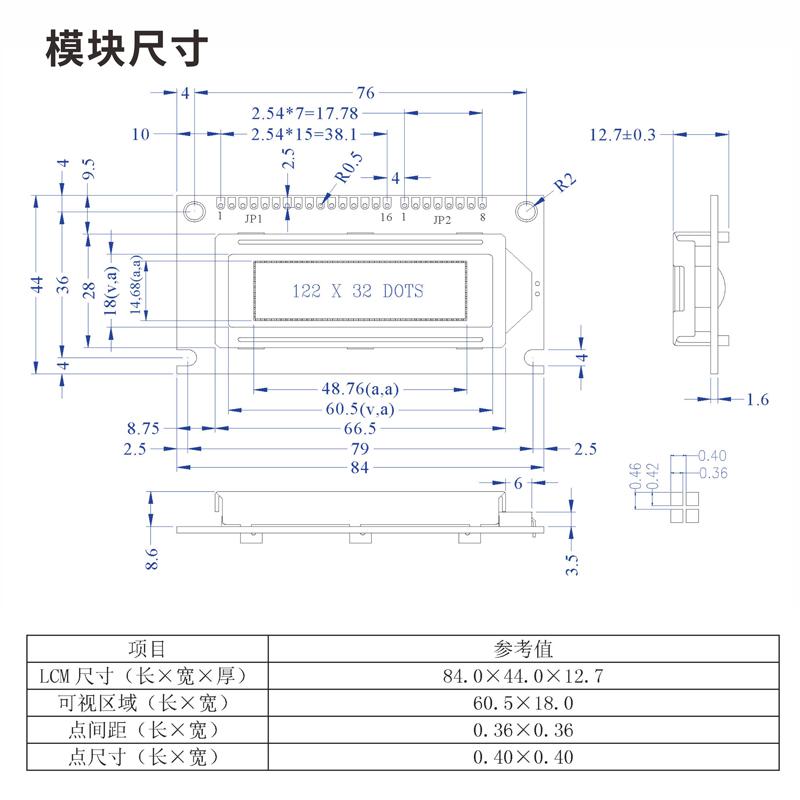

外形尺寸：84.0x44.0x12.7
重量：其它
驅動電壓：3.3V或5V
工作溫度范圍：-20度到+70度
色域：黃綠底黑字
視角：其它
驅動芯片(IC)：其它
顯示類型：其它
刷新頻率：其它

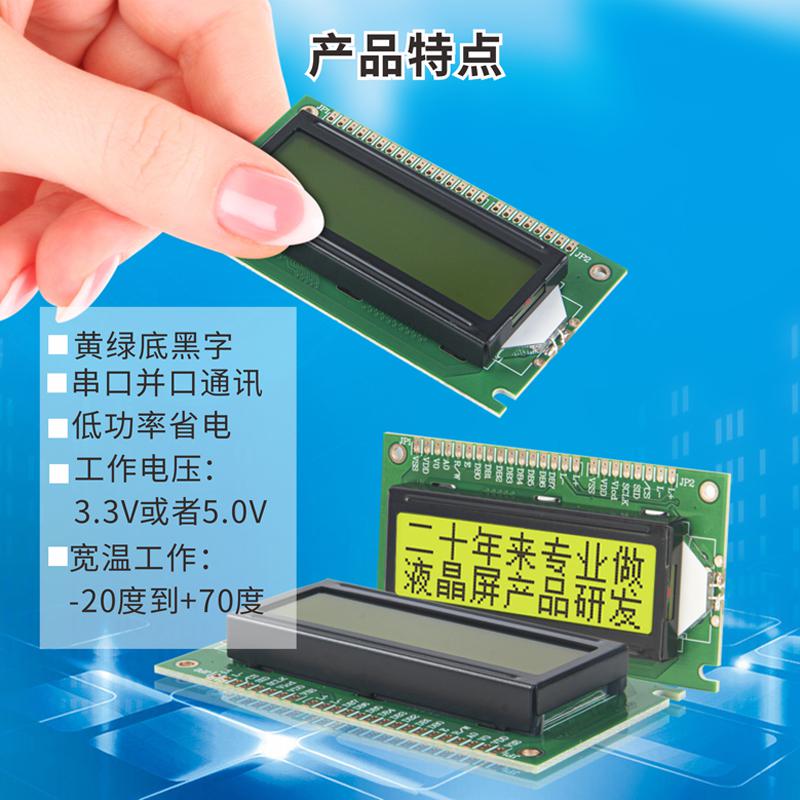

功能介紹
工作電壓3.3V或者5.0V(默認為5.0V)
提供三種與MPU適訊方式:4位、8位并行，串行通訊中:
48x16bit 的字符顯示RMM(LCD最多為2行7字)
64x128bit的繪圖RAM(GDRAM)
2M bit的中文字庫ROM(CGROM)，總共有8192個中文字型16Kbit的半寬字型ROT(HOGROM)，總共有126個字母符號字形
64x16 bit的自定義字符RAM(CGRAM)中佷艟壟蘧陬
自動上電復位功能
女低功率省電設計(除背光15MA)
正常模式(450uA typ VDD=5V)
待機模式(30uAmaxWDD=5V)
顯示驅動電壓VLCD(VO~VSS):最大7V
繪圖以及文字畫面混合顯示功能
多功能指令:
顯示移位(display shift)
醫面清除(display clear)
光標歸軍(display clear)乘直畫面旋轉(verticalline seroll)顯示開/關(display on/off)反白顯示(by line reverse display)
光標顯示/隱藏(cursor on/off)待機模式(standby mode)
顯示字閃爍(displaycharacter blink)
光標移位(cursor shift)
占空比1/32偏壓比 1/6
可視角 6點鐘
顯示顏色效果可選黃綠，藍白，灰白，黑，可以定制
寬溫-20度到+70度
