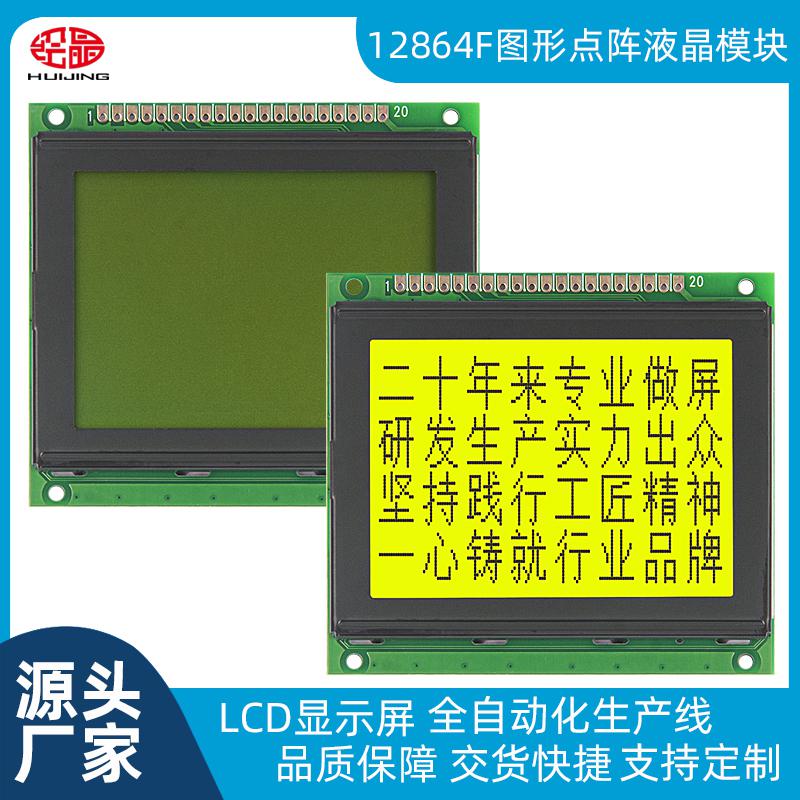

產品規格：12864F模塊
分辨率：128*64
屏幕尺寸：56.27*38.55mm
亮度：高亮
接口類型：并口
工作電壓范圍：3.3V-5.0V
對比度：其它

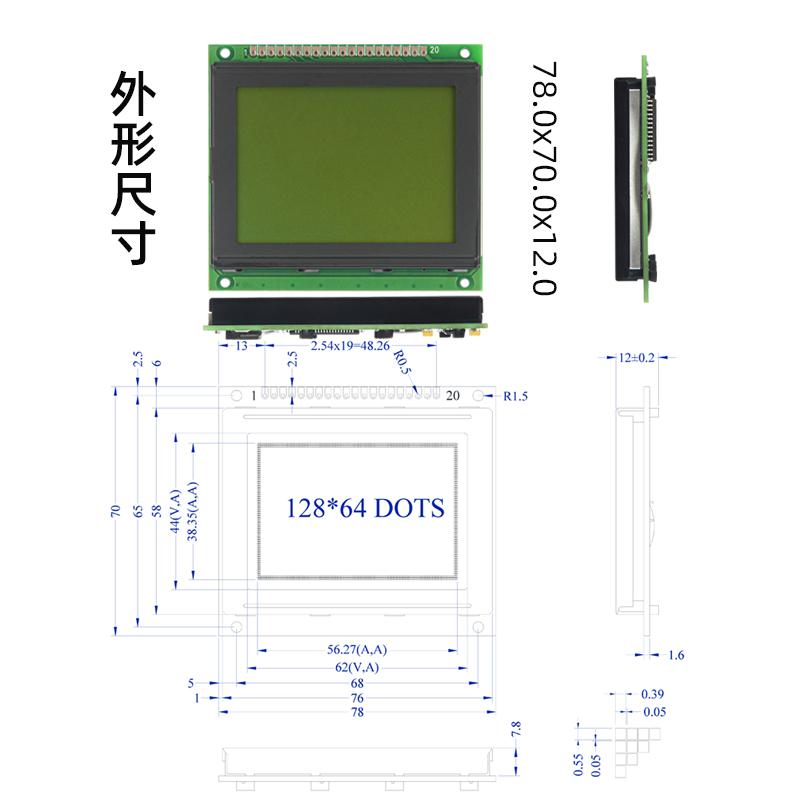

外形尺寸：78.0x70.0x12.0
重量：其它
驅動電壓：3.3V或5.0V
工作溫度范圍：-20度到+70度
色域：黃綠黑字
視角：其它
驅動芯片(IC)：其它
顯示類型：其它
刷新頻率：其它

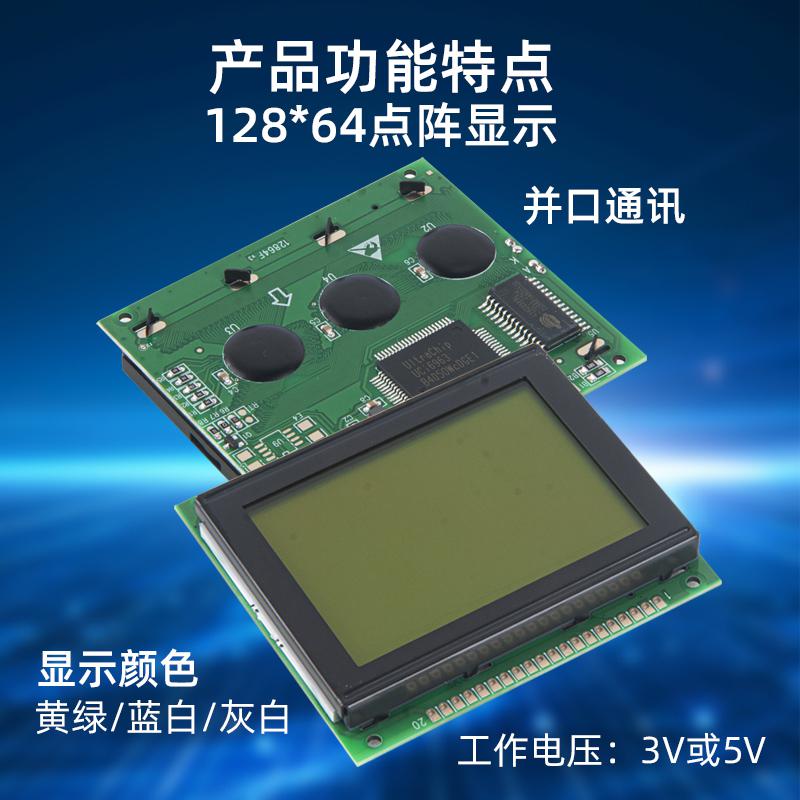

功能介紹
控制器硬件方面
工作電壓3。3V或者5。0V可選，默認設定為5。0V
提供供與MPU通訊方式:8位并行8080時序
硬件初始化，完成大部份初始化工作，用戶更多時間花在軟件編寫上128字型ROW(OGROM)，ASCII日文，英文，數據，(默認芙文)
FS:字符大小選擇6X8或者8X8字符選擇功能(預用戶設置)
/RESET:上電復位重置，低電平重置，高電平正常工作控制器軟件方面
64K 的顯示內存供用戶自由分配(文本、圖形、自定義字符)使用(默認最大32K)128個8X8點陣的自定字符RAMI(CGRANI)
通過設置可以一次裝入32個漢字或者64個漢字，可以利用剩余內存建更多的漢字或者特殊圖形。
繪圖以及文字畫面混合顯示功能
地址自動自動加一或減一功能;可設露平移或滾動效果
光標大小形狀設置，
光標、字符正向、負向、閃爍功能

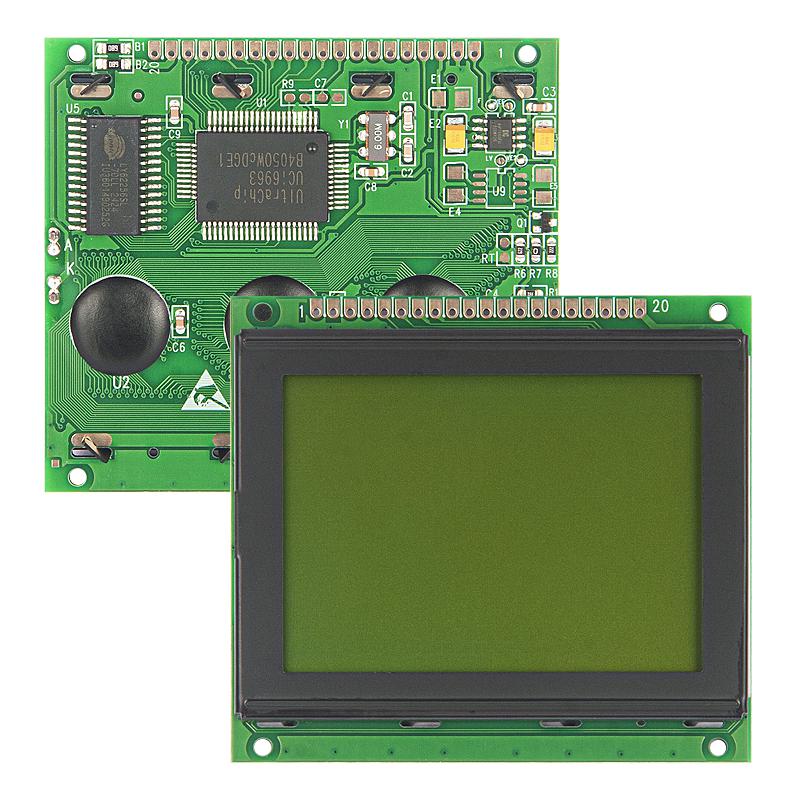

模塊整體參數

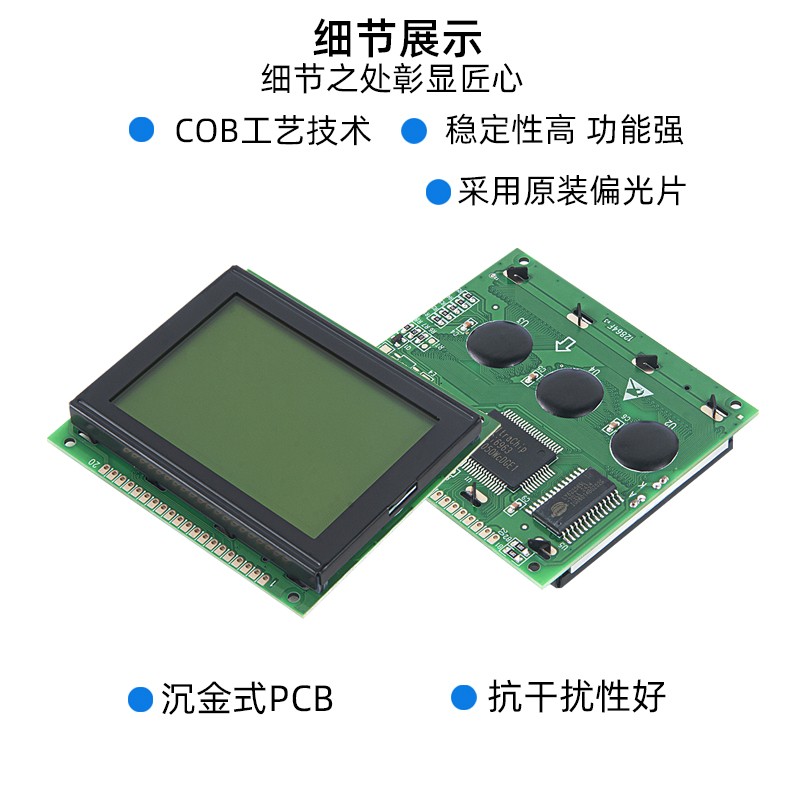

驅動IC為SMT貼片封裝
預留 VR可調電阻，可調節對比度(默認不安裝)
占空比1/64 偏壓比1/9
可視角 6點鐘 可視角可以根據客戶要求做
顯示顏色效果常用的有:黃綠，藍白，灰白，可以根據客戶要求定制工作溫度，寬溫:-20度到+70度，可以據客戶要求定制
