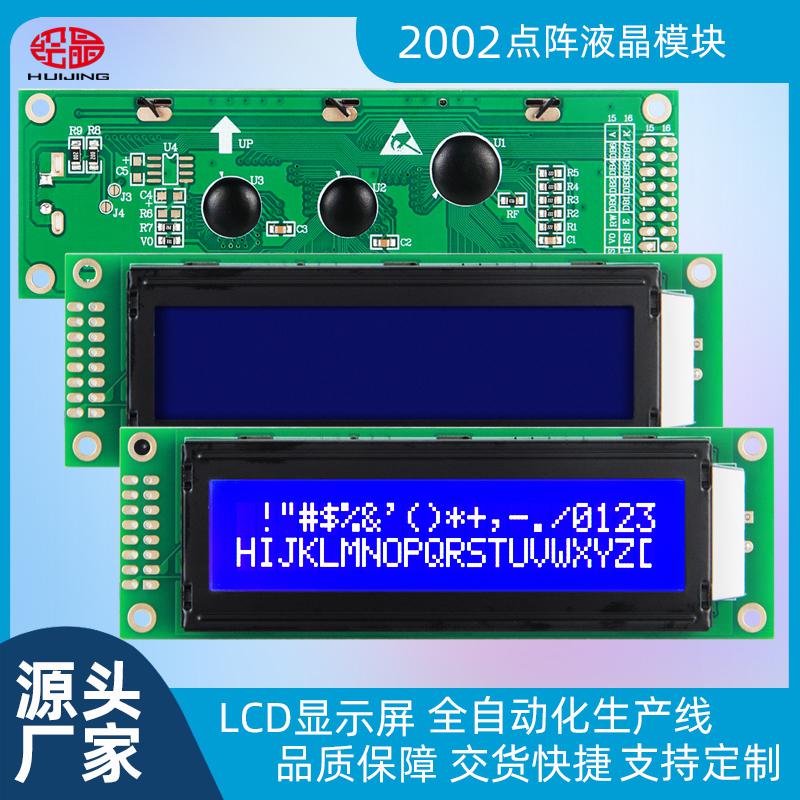

產品規格：hj2002ZFA
分辨率：20*2

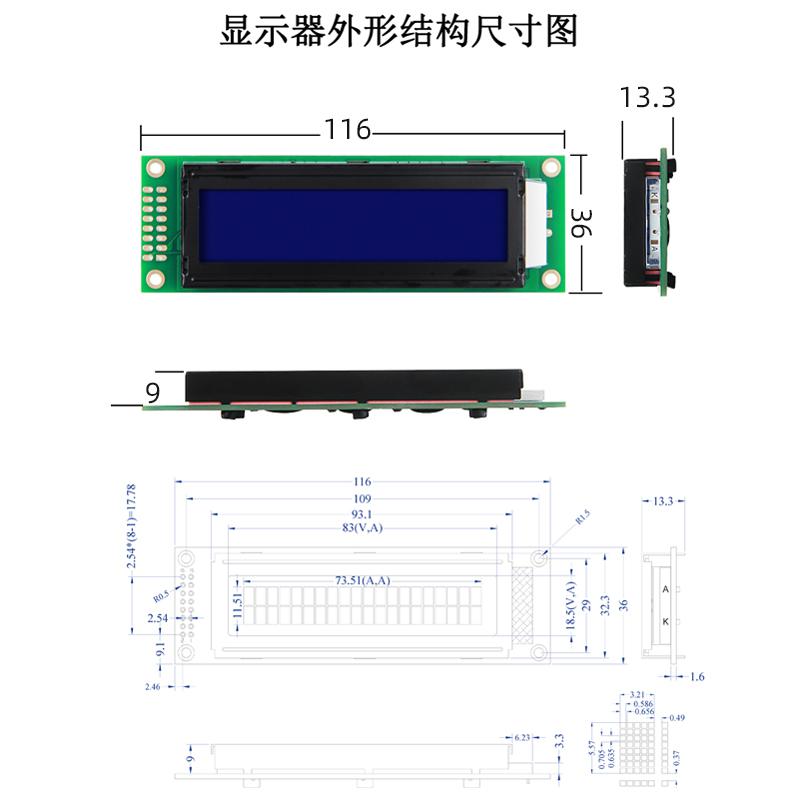

屏幕尺寸：116*36
亮度：其它
接口類型：其它
工作電壓范圍：其它
對比度：其它
外形尺寸：其它
重量：其它
驅動電壓：其它
工作溫度范圍：其它

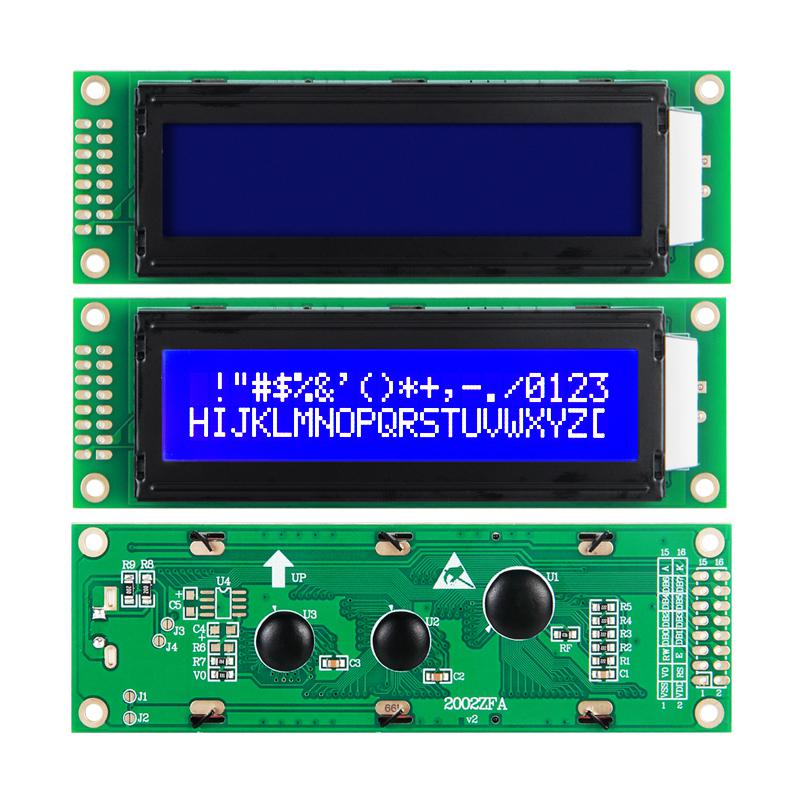

色域：藍底白字
視角：其它
驅動芯片(IC)：其它
顯示類型：其它
刷新頻率：其它
工作電壓3.3V或者5.0V(默認5.0V供電)。
通訊方式:4位或者8位并行通訊接口。
字符顯示器內存
.
■字符發生器ROM(CGROM):10880位(192個5*8點陣格式字符和64個5*11點陣格式字符)。
字符發生器RAM(CGRAM):64*8位(5個5*8點陣格式字符或4個5*11點陣格式字符，自編特殊字符)。
顯示數據DDRAM:100*8位*2行(可以20*2個字符)ASCII字符圖案
5X8點ASCI字圖案19個
5X11點ASCII字符圖案64個。
特殊字符圖案可以對字符發生器RAM直接編程得到
■用戶需要其它“通用字符”圖案的，我們可以訂制。
功能指令
光標閃爍
顯示開關
字符左右移動
低功率省電設計(除背光30MA)
正常模式(550uAtypVDD=5V)。
待機模式(30uAVDD=5V)。maX
自動上電復位功能
占空比 1/16，偏壓比1/5。
工作溫度-20 度~+70 度。
儲存溫度-30 度~+80 度。
視角方向6點。
顯示效果有藍底白字，黃底黑字，白底黑字。
