產品規格：240160-COG-13
分辨率：240*160
屏幕尺寸：74.9*46.4
亮度：其它
接口類型：8位并口
工作電壓范圍：5V或3.3V
對比度：其它

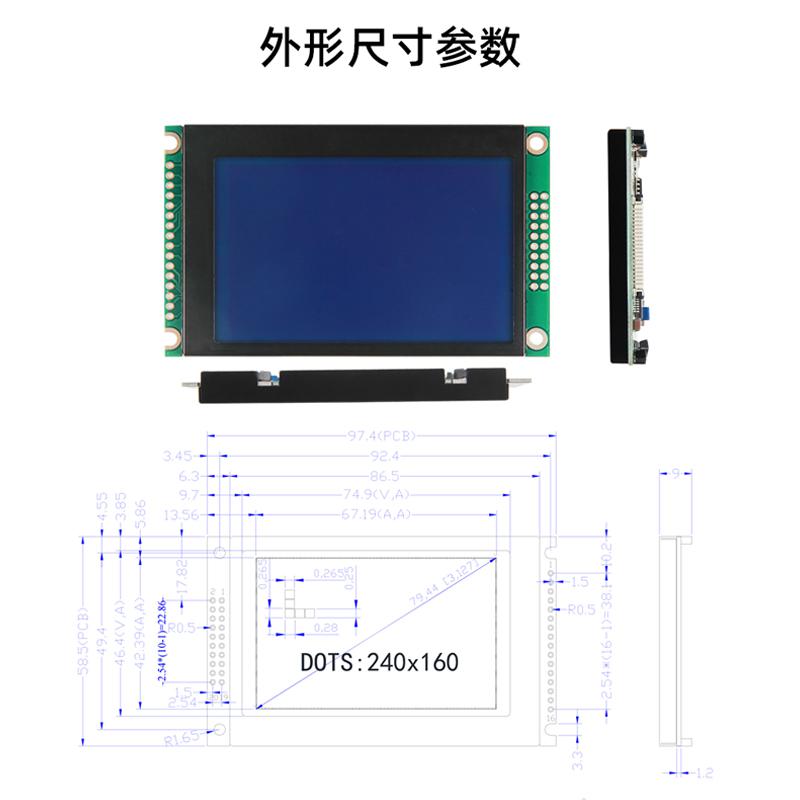

外形尺寸：97.4*58.5*9.0
重量：其它
驅動電壓：3.3v或5v
工作溫度范圍：-20°—+70°
色域：藍底白字
視角：9點
驅動芯片(IC)：RA8806
顯示類型：STN
刷新頻率：其它
模塊控制器“RA8806”功能簡介
RA8806是一個文字與繪圖模式的點矩陣液晶顯示(STN-L.CD)控制器，其內建了雙圖層(TwoPage)顯示內存，及512KbyteROM的字型碼，可以顯示全型(16x16pixels)的繁體中文字型(BIG5，13973個字型)或是簡體中文字型(GB，9216個字型)。同系列中的RA8806-J更內建了日本JIS標準漢字第一及第二水平日文漢字字庫共6355個字型。RA8806也內建4x256個可顯示大部份使用于英語系和歐洲國家的半型字(8x16pixels)字母及符號,也就是符合IS08859-1~4(或稱為latin-1~4)標準的ASCII字碼。
RA8806支持可轉換到4-bit或8-bit數據總線的8080/6800系列之MPU接口，而對于LCD驅動接口，RA8806亦可以被設定為4-bit或8-bit的數據總線。在一般模式下，RA8806可支持最大到320x240點分辨率的LCD面板，而在擴展模式下,可支持640x240或是320x480點分辨率的LCD面板,同時藉由使用文字旋轉功能，可達成垂直文字的顯示效果。RA8806也內建了智能型觸控掃瞄控制器，支持了4線電阻式觸控掃瞄接口，而可程序化的脈波寬度調變器(PWN)可以用來調節LCD面板的對比或背光。RA8806也提供一個強大且聰穎的4x8(32鍵)或8x8(64鍵)的鍵盤掃瞄接口，其中更包含了長按鍵的功能，同時透過適當?shù)闹袛嗪洼喸儥C(jī)制讓使用者可以輕易的操作觸控掃瞄、鍵盤掃瞄、和電源管理等功能，因此可以有效的減輕MPU的負擔。內建512Byte字型創造內存(CharacterGenerationRAM，CGRAM)讓使用者可以自行創造出最多16個全型或32個半型的字型或符號，甚至當只使用一個顯示圖層時，另一個沒有使用到的圖層內存也可被當成字型創造內存，于此設定狀態下，提供了相當足夠可以讓使用者自行創造的字或符號(300個全型或600個半型字)。
另外RA8806提供了于灰階模式下顯示4灰階圖案的顯示效果，當中數據安排的方式兼容于大部分的灰階圖案，且相當容易撰寫。RA8806也提供了相當多有用的功能，例如區域卷動、文字反白、粗體文字、文字放大，內存清除等等。RA8806更提供了一項創新的功能-無雪花模式(no-flicker)，此模式能有效的移除當頻繁的對內存讀寫而所產成的雪花，憑借著RA8806 提供此一模式，使用者能輕易地改善LCD顯示的質量。
RA8806是一顆強大且容易使用的LCD顯示控制器,它提供中等尺寸LCD 顯示控制的完整解決方案，使用者也因此可以節省相當多的時間和成本于系統硬件和軟件開發上。
