產品型號：COG-85_YLY
分辨率：192*64屏幕
尺寸：97.49*32.46
亮度：高亮
接口類型：串口/并口
工作電壓范圍：2.7v-3.3v
對比度：其它

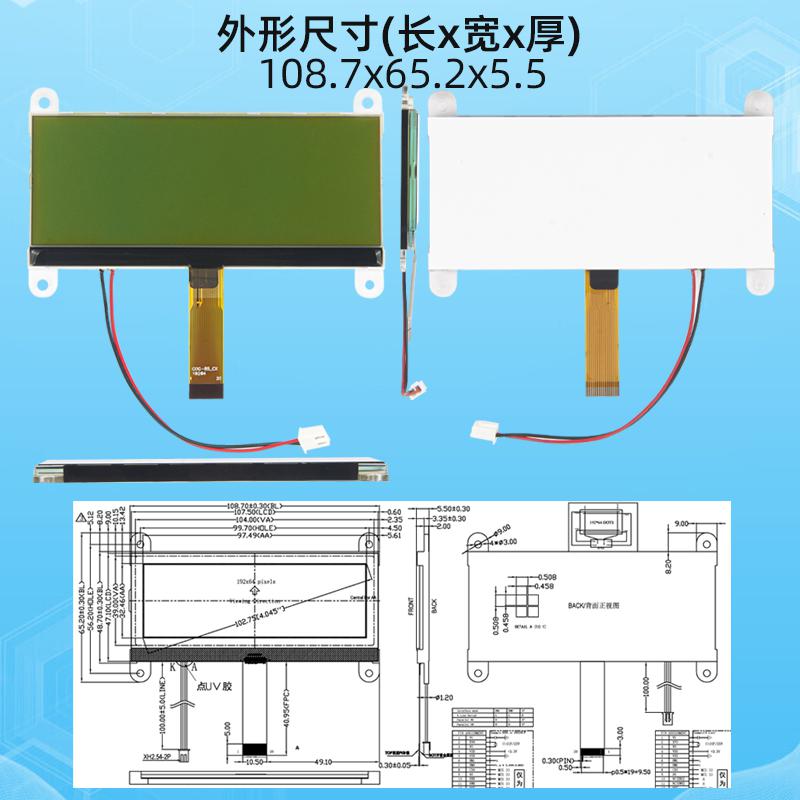

外形尺寸：108.7*65.5*5.5
重量：其它
驅動電壓：3.3V
工作溫度范圍：-20°C ~ 70°C
色域：黃底黑字
視角：其它
驅動芯片(IC)：ST7525
顯示類型：其它
刷新頻率：其它

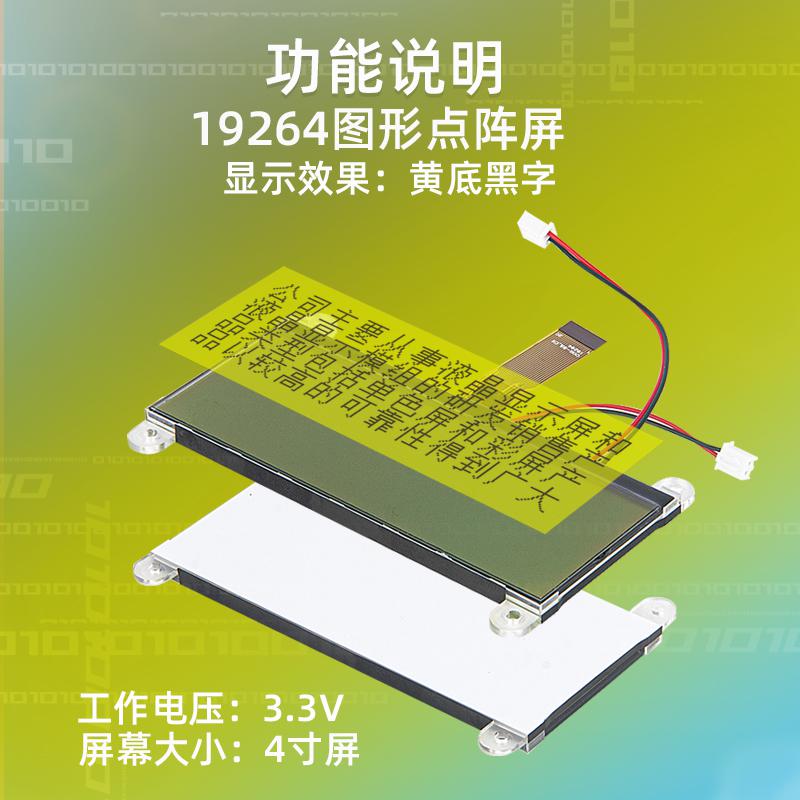

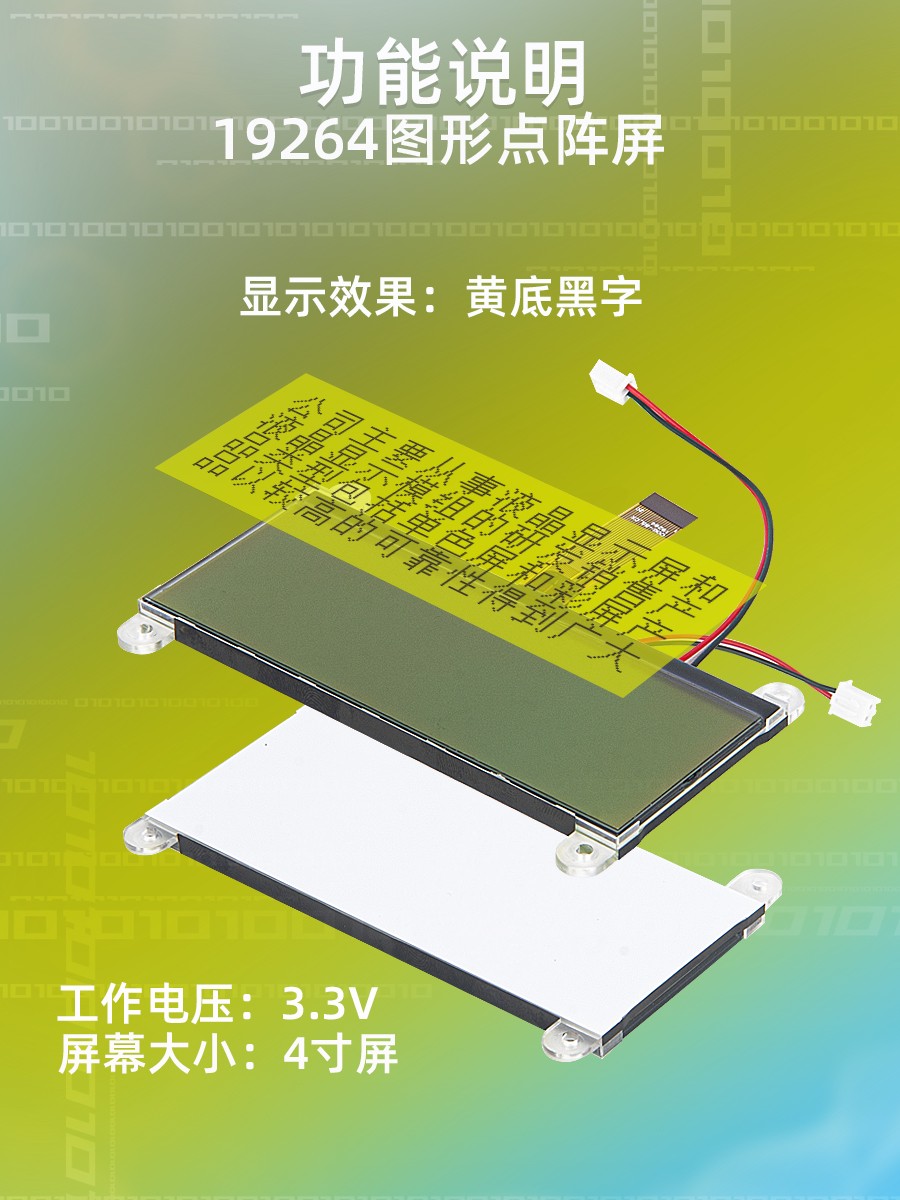

1. 19264-COG-85功能描述：
可以用指令改變顯示的方向，使用戶面板按裝更加靈活。
可以用指令設置、調整對比度，減少了電位器等硬件電路成本。
192*65的DDRAM繪圖區，原19264是三個DDRAM，占用了用戶2到3個GPIO口（CS1、CS2、CS3），為用戶節省單片機的GPIO。
串口通迅，I2C通迅，8080通迅，對于原來只有6800的并口來說，用戶使用現在這款的串口可以節省單片機GPIO口。
2. 19264-COG-85默認IC為：ST7525（ST7525支持并口、串口，但支持IIC必須為ST7525i）,如需支持IIC，請?zhí)貏e要求！??！
3. 工作電壓3.3V,背光電壓3.0V\90MA (注意背光供電電壓大于3.0V情況時，必須串限流電阻處理)
4. 通訊方式：8位并行(6800和8080時序），4線串行通訊,采購時請和業務說明通迅方式
5. 192*64點陣顯示器內存（DDRAM為192*65）
可自由編寫圖形或者漢字
6. 功能指令
行列掃描順序設置 起始行 頁 列地址設置
顯示開/關 反白顯示
電源控制 待機模式
偏壓比設置 LCD倍壓設置
顯示對比度設置 軟件復位
7. 低功率省電設計(除背光90MA）
正常模式（459uA typ VDD=3.3V)
待機模式（4uA max VDD=3.3V)
8. 顯示對比度，內部寄存器調節（軟件調對比度）
9. 占空比1/64 偏壓比1/9
10. 工作溫度 -20到+70度
11.視角6點鐘，可以根據需要180，270，90使用，但是視角相對就變，軟件相對也要不一樣，根據DDRAM的映射結構編寫函數，
12.顯示顏色可以黃綠，藍白，灰白，也可以訂制
